SchematicStudio – ブラウザで完結する次世代電気CAD設計ツール

SchematicStudioの製品概要

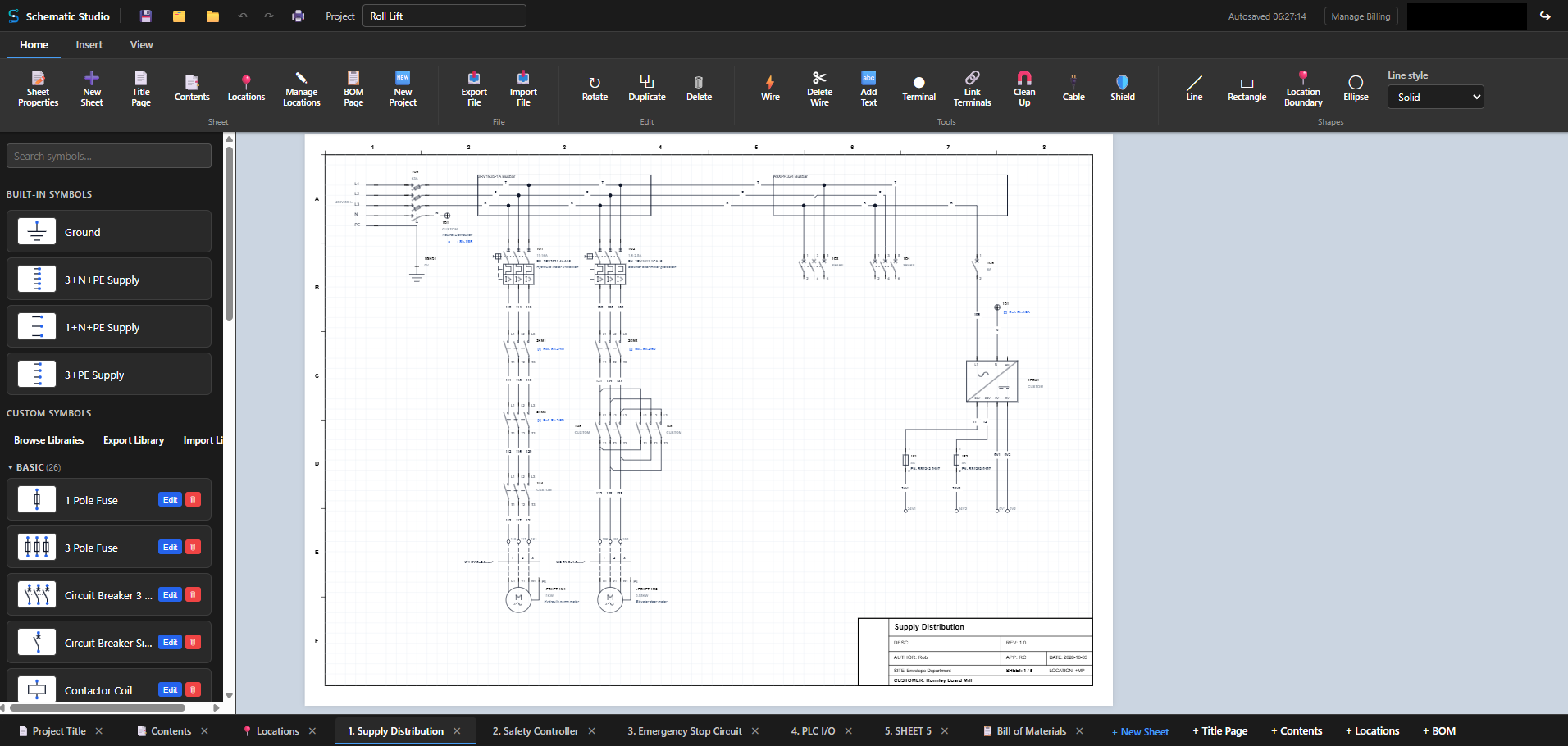

SchematicStudioとは、Webブラウザ上で電気回路図や配線図を作成できるクラウド型CADソフトウェアです。従来の電気CADソフトがデスクトップアプリケーションとして高額なライセンス費用を要求していたのに対し、SchematicStudioはブラウザベースで動作し、無料プランから利用可能な点が大きな特徴となっています。

電気設計のプロフェッショナルから小規模事業者まで、幅広いユーザーが現場で必要とする機能を網羅。回路図作成だけでなく、ケーブル管理、端子管理、制御盤レイアウト設計、さらにはBOM（部品表）のリアルタイム出力まで対応しています。

主要なメリット：

✅ インストール不要でブラウザから即座にアクセス可能
✅ 回路図・配線図・制御盤レイアウトを一元管理
✅ BOM自動生成により部品発注業務を効率化
✅ 無料プランで基本機能を試用可能

対象ユーザー： 電気設計エンジニア、制御盤メーカー、設備保守担当者、電気工事業者、中小製造業の設計部門など、電気設計図面を扱うすべての専門職に最適です。

SchematicStudioの主要機能

SchematicStudioは電気設計業務に必要な機能を包括的に提供しています。以下の機能一覧をご確認ください。

機能カテゴリ	機能詳細
回路図作成	電気回路図・制御回路図をブラウザ上で直感的に描画。豊富な電気記号ライブラリを標準搭載
配線図作成	実際の配線作業に必要な配線図を作成。ケーブルルーティングの視覚化に対応
ケーブル管理	ケーブル情報の一元管理。ケーブル仕様、長さ、接続先を自動追跡
端子管理	端子台の管理・番号付け・接続情報の整理を自動化
制御盤レイアウト	制御盤内の機器配置を2D図面で設計。スペース効率の最適化が可能
BOM自動出力	設計図面から部品表を自動生成。リアルタイムで更新される動的BOM
クラウド保存	すべてのプロジェクトをクラウドに保存。デバイス間でのシームレスな作業継続

各機能は電気設計の実務フローに沿って統合されており、回路図作成から部品発注まで一貫したワークフローを実現します。

SchematicStudioのメリット・デメリット

✅ 主要なメリット

インストール不要のアクセシビリティ – ブラウザがあればどこからでもアクセス可能。OSに依存せずWindows、Mac、Linuxすべてで動作します
初期投資ゼロで開始可能 – 無料プランで基本機能を利用開始でき、高額な電気CADソフトの代替として検討できます
BOM自動生成による業務効率化 – 設計変更が即座にBOMに反映され、部品発注ミスや数量誤差を削減します
チーム共有とコラボレーション – クラウドベースのため、設計図面の共有や複数人での同時編集が容易です
アップデート不要のメンテナンス – 常に最新バージョンが提供され、ソフトウェア管理の手間が不要です

⚠️ 注意すべきデメリット

オフライン環境での利用制限 – インターネット接続が必須のため、ネットワーク環境のない現場では使用できません
大規模プロジェクトでのパフォーマンス – ブラウザベースの特性上、数千点規模の大型案件では動作速度に課題がある可能性があります
既存CADデータとの互換性 – 従来のAutoCAD Electricalなどとのファイル互換性が限定的で、移行時にデータ変換作業が必要です

SchematicStudioの料金プラン・価格体系

SchematicStudioは無料プランから利用可能で、段階的にアップグレードできる料金体系を採用しています。

プラン	月額料金	主要機能	適用対象
Free	0円	基本的な回路図作成、クラウド保存（制限あり）、BOM出力	個人ユーザー、小規模プロジェクト
Professional	要問合せ	無制限プロジェクト、高度なケーブル管理、制御盤レイアウト	中小企業、フリーランスエンジニア
Enterprise	要問合せ	チーム共有、優先サポート、カスタマイズ機能、API連携	大企業、設計部門、制御盤メーカー

コストパフォーマンス分析： 従来の電気CADソフトが初期費用数十万円から数百万円規模であるのに対し、SchematicStudioは無料から始められる点が際立っています。中小規模の設計業務であれば、無料プランでも十分な機能を利用できるため、初期投資を抑えたい企業に最適です。

SchematicStudioの競合比較・差別化ポイント

電気CAD市場における主要競合との比較を以下に示します。

比較項目	SchematicStudio	AutoCAD Electrical	EPLAN Electric P8
価格帯	無料から利用可能	年間30万円以上	年間50万円以上
導入形態	ブラウザベース	デスクトップアプリ	デスクトップアプリ
初期設定	即座に利用開始	インストール・設定が必要	インストール・設定が必要
BOM自動生成	リアルタイム自動更新	手動または半自動	高度な自動化
チーム共有	クラウドネイティブ	追加ツールが必要	追加ツールが必要
学習コスト	低い	中程度	高い

独自の強み：

ゼロインストール・即時利用 – ソフトウェアのインストール、ライセンス管理、PCスペック確認などの事前準備が一切不要です
クラウドファーストの設計思想 – 設計データが自動でクラウドに保存され、複数デバイスからのアクセスやチーム共有が標準機能として提供されます
無料プランの充実度 – 競合の試用版が機能制限や期間制限を設けているのに対し、SchematicStudioは無料プランでも実用的な設計作業が可能です
現代的なUI/UX – 従来の電気CADソフトに見られる複雑なインターフェースではなく、直感的で学習コストの低い操作性を実現しています

SchematicStudioのまとめ・総合評価

📝 推奨度評価（⭐️⭐️⭐️⭐️）

SchematicStudioは、電気CAD業界に新しい選択肢を提供する革新的なツールとして4つ星評価とします。ブラウザベースで即座に利用開始でき、無料プランから試せる点は、従来の高額な電気CADソフトに対する大きなアドバンテージです。特に中小規模の設計業務やリモートワーク環境においては、その利便性が際立ちます。ただし、大規模プロジェクトや既存CADシステムとの統合が必要な場合は、事前の検証が推奨されます。
